Maszyna do układania betonu ślizgowego

Specyfikacje procesu układania nawierzchni betonowych na zamówienie

* :Opcja--Szerokość nawierzchni jest poszerzana o 250 mm lub 300 mm. Jest dostosowywana przez klienta zgodnie z rzeczywistymi wymaganiami konstrukcyjnymi.

**:opcja 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 obr./min;

***:opcja -QSB6.7-C260-30, Cummins, 194 kW/2200 obr./min

Wszystkie informacje i specyfikacje są aktualne w momencie druku i mogą ulec zmianie bez wcześniejszego powiadomienia.

Charakterystyka wydajności

Ciężka maszyna do układania betonu metodą poślizgową SF6000S/AHT7500S została specjalnie opracowana przez naszą firmę w oparciu o zaawansowaną technologię maszyny do układania betonu metodą poślizgową US Pav-Saver, aby sprostać potrzebom budowy nawierzchni cementowych na lotniskach i w budownictwie ciężkich nawierzchni oraz poprawić jakość i szybkość budowy nawierzchni z betonu cementowego o dużej grubości (grubość jednorazowej nawierzchni wynosi ponad 50 cm).

Dostosowane maszyny do układania betonu poślizgowego są wyposażone w pełny napęd hydrauliczny, scentralizowane sterowanie komputerowe z możliwością monitorowania w czasie rzeczywistym i autodiagnostyki oraz systemy automatycznego poziomowania i śledzenia.

Ta innowacyjna, nowoczesna i praktyczna maszyna o wysokim standardzie jest kluczowym specjalistycznym sprzętem do budowy kolei dużych prędkości i dróg betonowych.

● Maszyny do układania betonu SF6000S/AHT7500S nadają się do budowy warstwy nośnej kolei dużych prędkości oraz dróg betonowych.

● Jednoczesne wykonywanie operacji rozprowadzania, skrobania, wibrowania, ubijania i wytłaczania podczas układania warstwy nośnej i drogi betonowej.

● W pełni niezależny napęd hydrauliczny, mikrokomputer z wyświetlaczem i funkcją autodiagnostyki.

● Systemy automatycznego poziomowania i śledzenia gwarantują płaskość, prostoliniowość i gładkość nawierzchni na zakrętach drogi.

● Ergonomiczna konstrukcja z inteligentnymi elementami sterującymi zapewniającymi wygodę i łatwość obsługi.

● Importowane kluczowe komponenty gwarantują niezawodność maszyny i wydłużają żywotność układarki.

Cechy

Silnik

Silnik chłodzony cieczą Volvo/Cummins, mocny, o dużym momencie obrotowym, niskim zużyciu paliwa, emisja zgodna z normami europejskimi.

Urządzenie wibracyjne

Bardzo wysoka częstotliwość, silne wibracje, wysoka gęstość nawierzchni wierzchniej

System automatycznego poziomowania

Systemy automatycznego poziomowania i śledzenia gwarantują płaskość nawierzchni i prostoliniowość drogi.

Talerz do skrobania

Sterowane za pomocą dwóch siłowników hydraulicznych, kontrolują ilość betonu dostarczanego do szablonu kształtującego, który może poruszać się w górę i w dół całkowicie lub w górę i w dół niezależnie z lewej lub prawej strony.

System podróżny

Dwie gąsienice z napędem hydraulicznym i sterowanie mikrokomputerowe zapewniają stałą prędkość, prawidłową jazdę na wprost i płynne sterowanie na zakrętach

Centralne smarowanie

Smarowanie centralne może być automatyczne. Ładowanie smaru smarującego do elementów o wysokiej temperaturze i napędowych, skutecznie wydłuża okres zużycia, znacznie poprawia niezawodność ubijaka i podawania.

Zalety

Zhenjiang ARAN Machinery Co., Ltd. odziedziczyła oryginalną technologię produktów Zhenjiang Road Machinery Company i stale poprawia wydajność i jakość produktów. Technologia projektowania wspomaganego komputerowo 3D została w pełni przyjęta w firmie. Dzięki silnej zdolności do niezależnej innowacji i rozwoju firma uzyskała szereg patentów. Zhenjiang ARAN zapewnia niezawodną kontrolę jakości dla masowej produkcji zaawansowanych technologicznie maszyn drogowych oraz niezbędne warunki do badań i rozwoju nowych produktów, prac eksperymentalnych i industrializacji zaawansowanych technologicznie.

Wytyczne dotyczące działań:

Utrzymywanie spójności zespołu, pełne wykorzystanie ducha zespołowego, traktowanie innowacji naukowych i technologicznych jako potężnej siły napędowej, pełne wykorzystanie zalet technicznych, innowacyjne metody marketingowe, tworzenie specjalnych i wykwintnych funkcji, podnoszenie maszyn Zhenjiang Aran na wyższy poziom.

Sceny aplikacji

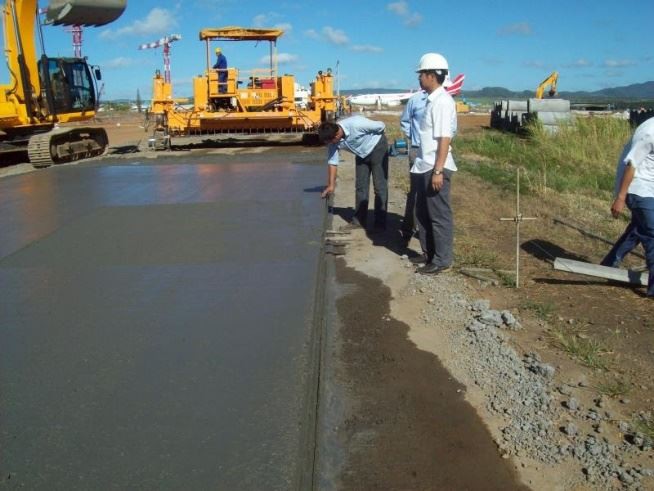

Budowa lotniska

Nawierzchnia formowana ślizgowo o równej powierzchni i dobrej zwartości

AHT7500S jednoetapowe formowanie z dobrymi i schludnymi narożnikami i krawędziami

Precyzyjna praca z automatycznym systemem poziomowania pozwala na uzyskanie doskonałej równości nawierzchni.

Umiejscowienie środkowych prętów kołkowych

Zastosowanie mechanizmu automatycznego wkładania drążków ściągających

Zasada działania:

Betoniarka wylewa mieszankę betonową przed rozściełaczem; układarka porusza się do przodu z określoną prędkością; mechanizm roboczy zaczyna działać. Rozściełacz ślimakowy rozdziela ułożony beton wzdłuż lewego i prawego kierunku i równomiernie rozprowadza go przed płytą zgarniającą. Tymczasowa płyta zgarniająca, której wysokość jest regulowana hydraulicznie, zgarnia beton cementowy do wymaganej grubości przed ułożeniem nawierzchni. Wibrujący pręt wtykowy z konwersją częstotliwości wibruje z określoną częstotliwością, aby wydalić powietrze, które miesza się z betonem podczas mieszania, a następnie wyeliminować pory.

Układarka do formowania poślizgowego może układać drogi do idealnego zagęszczenia i formować warstwę osadu o określonej grubości na powierzchni. Po przesunięciu układarki wyrównywanie i formowanie drogi jest zakończone.

Skoordynowana praca brukarska zapewnia wysoką wydajność

Senegal: Budowa nawierzchni autostrady Dakar przez CRBC

Pakowanie i wysyłka

Dwie możliwości załadunku towarów do transportu morskiego:

Nie ma potrzeby demontażu dużych części, takich jak gąsienice; cała maszyna jest dostarczana w płaskim kontenerze; po przetransportowaniu na plac budowy może pracować po zamontowaniu niewielkiej liczby akcesoriów, jak pokazano na powyższym zdjęciu.

Rozłóż gąsienice całego wyposażenia maszyny na niezależne małe części i umieść je w kontenerze. Po dostarczeniu na miejsce pracy, przed rozpoczęciem budowy, będzie dużo prac montażowych.

Załadunek do transportu lądowego:

Podnieś układarkę na platformę przyczepy

Wjedź układarką na platformę przyczepy z bocznej, specjalnej ramy podporowej.

Transport drogowy na duże odległości naczepą platformową

Certyfikat ISO

Certyfikat CE

Usługi posprzedażowe:

Zhenjiang ARAN Machinery Co., Ltd. odziedziczyła oryginalną technologię produktów Zhenjiang Road Machinery Company i stale poprawia wydajność i jakość produktów. Technologia projektowania wspomaganego komputerowo 3D została w pełni przyjęta w firmie. Dzięki silnej zdolności do niezależnej innowacji i rozwoju firma uzyskała szereg patentów. Zhenjiang ARAN zapewnia niezawodną gwarancję jakości dla masowej produkcji zaawansowanych technologicznie maszyn drogowych oraz niezbędne warunki do badań i rozwoju nowych produktów, prac eksperymentalnych i industrializacji zaawansowanych technologicznie. Poprzez współpracę, integrację i reorganizację, Zhenjiang ARAN wzmacnia swoją siłę przetrwania, kompleksowo poprawia swoją wszechstronną siłę i tworzy nowy mechanizm rozwoju skokowego.

Globalizacja
