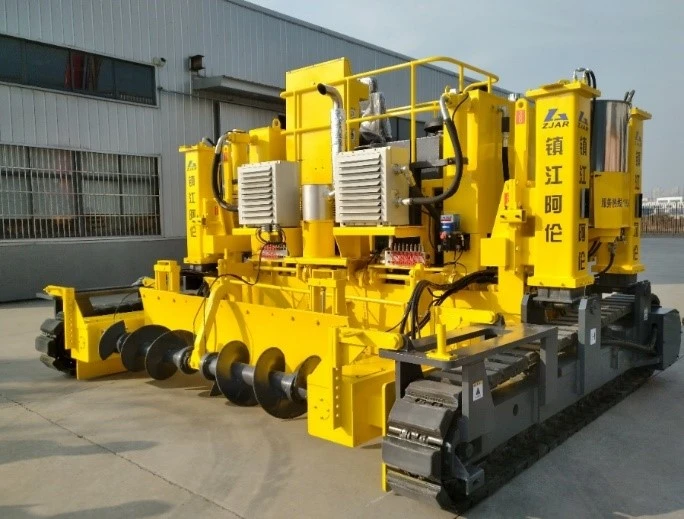

Maszyna do formowania betonu metodą slip-form

(w Afryce)

Dane techniczne:

* :Opcjonalnie podstawowa szerokość układania wynosi 2500 mm lub 3500 mm, a szerokość układania można zwiększyć co 250 mm lub 300 mm.

Jest on dostosowywany przez klienta do rzeczywistych wymagań konstrukcyjnych.

**:opcja 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 obr./min;

opcja 2--TAD850VE, Volvo160kW/2200rpm.

***:opcja -QSB6.7-C260-30, Cummins, 194 kW/2200 obr./min

Wszystkie informacje i specyfikacje są aktualne w momencie druku i mogą ulec zmianie bez wcześniejszego powiadomienia.

Cechy

一,Charakterystyka wydajności:

AHT4000/6000Maszyny do układania betonu /8500/7500S są wyposażone w pełny napęd hydrauliczny, scentralizowane sterowanie komputerowe z możliwością monitorowania w czasie rzeczywistym i autodiagnostyki oraz systemy automatycznego poziomowania i śledzenia.

● PRZEGLĄD

Ta innowacyjna, zaawansowana i praktyczna maszyna o wysokiej jakości jest kluczowym specjalistycznym sprzętem do budowy betonowych nawierzchni drogowych, placów i lotnisk.

●MECHANIZM ZAGĘSZCZANIA BETONU

Jednoczesne wykonywanie operacji rozprowadzania, skrobania, wibrowania, ubijania i wytłaczania podczas układania warstwy nośnej i drogi betonowej.

●WYTRZYMAŁA KONSTRUKCJA MASZYNYai TRWAŁA FORMA BRUKOWA

Solidna konstrukcja maszyny gwarantuje stałe, wydajne układanie betonu i precyzyjne rezultaty układania nawet w trudnych warunkach na placu budowy. Układarka może być kompatybilna z 8,5-metrową (lub 9-metrową) serią form do układania nawierzchni metrycznych. Seria 3,0 m do 8,5 m jest standardowo wyposażona w podeszwę ścieralną i może być wyposażona w opcjonalny profil korony.

●WYDAJNY SYSTEM ZARZĄDZANIA SILNIKIEM

Tryb ECO automatycznie dostosowuje moc silnika do aktualnych wymagań dotyczących osiągów, zapewniając oszczędne zużycie paliwa i niską emisję hałasu.

●BARDZO ELASTYCZNA NAWIERZCHNIA BETONOWA SZALUNKOWANA

Układarka do betonu poślizgowego może precyzyjnie układać standardowe betonowe nawierzchnie drogowe o szerokości od 3,1 m do 8,5 m i grubości do 450 mm.

●DOSKONAŁA ERGONOMIA I OBSŁUGA

Ergonomicznie zaprojektowana platforma operatora charakteryzuje się przyjazną użytkownikowi koncepcją obsługi i wyjątkową widocznością, co ułatwia pracę operatorowi. W pełni hydrauliczny niezależny napęd, mikrokomputer z wyświetlaczem i możliwością autodiagnostyki. Ergonomicznie zaprojektowana z inteligentnymi elementami sterującymi dla wygody i łatwości obsługi.

●WYSOKOPRĘŻYSTY SYSTEM KIEROWNICZY I NAPĘDOWY

Systemy automatycznego poziomowania i śledzenia zapewniają płaskość, prostoliniowość i gładkość nawierzchni na zakrętach drogi. Inteligentny system sterowania i układ kierowniczy antypoślizgowy zapewniający wyjątkowo płynną pracę zapewniają prostoliniowość dokładnego układania betonu.

●CAŁKOWICIE MODUŁOWA KONSTRUKCJA MASZYNY

Całkowicie modułowa konstrukcja maszyny umożliwia elastyczną modyfikację i modernizację za pomocą nowych opcji zgodnie z wymaganiami użytkownika. Kompaktowe wymiary i minimalne wymagania modernizacyjne zapewniają, że układarkę można łatwo załadować i ekonomicznie transportować. W zależności od konfiguracji, wkładka do kołków lub oscylacyjna belka i supergładka mogą pozostać zamontowane do maszyny podczas transportu.

Cechy (9)

Silnik

Silnik chłodzony cieczą Volvo/Cummins, mocny, o dużym momencie obrotowym, niskim zużyciu paliwa, emisja zgodna z normami europejskimi.

Urządzenie wibracyjne Bardzo wysoka częstotliwość, silne wibracje, wysoka gęstość nawierzchni wierzchniej

System automatycznego poziomowania

Systemy automatycznego poziomowania i śledzenia gwarantują płaskość nawierzchni i prostoliniowość drogi.

Talerz do skrobania

Sterowane za pomocą dwóch siłowników hydraulicznych, kontrolują ilość betonu dostarczanego do szablonu kształtującego, który może poruszać się w górę i w dół całkowicie lub w górę i w dół niezależnie z lewej lub prawej strony.

System podróżny

Dwie gąsienice z napędem hydraulicznym i sterowanie mikrokomputerowe zapewniają stałą prędkość, prawidłową jazdę po linii prostej i płynne pokonywanie zakrętów.

Doskonała ergonomiczna konstrukcja i koncepcja obsługi

Ergonomicznie zaprojektowana platforma operatora charakteryzuje się przyjazną dla użytkownika koncepcją obsługi i wyjątkową widocznością, co ułatwia pracę operatora.

Centralne smarowanie

Smarowanie centralne może być automatyczne. Ładowanie smaru smarującego do elementów o wysokiej temperaturze i napędowych, skutecznie wydłuża okres zużycia, znacznie poprawia niezawodność ubijaka i podawania.

WYPOSAŻENIE STANDARDOWE LUB OPCJONALNE

1. Wibratory hydrauliczne

Układarka standardowo wyposażona jest w 14 przyłączy hydraulicznych do zasilania wibratorów hydraulicznych (opcjonalnie dostępnych jest 9 lub 24)

2. Oddzielne wkłady paska bocznego

Wkładarki do bocznych podkładów po obu stronach wyposażenia automatycznie wsuwają podkłady w celu ułożenia sąsiednich nawierzchni dróg

3. Wkładarka podłużnych prętów wiążących (tylko dla AHT8500/SF7500S)

Wzdłużne pręty wzmacniające są wsuwane automatycznie, aby zapobiec przesuwaniu się płyt na złączach wzdłużnych.

4,Opcjonalnie SUPER GŁADKA

Supergładka wykonana z wysokiej jakości materiału gwarantuje doskonałą jakość powierzchni

5. Opcjonalny oscylacyjny podajnik wiązki (tylko dla AHT7500S)

Mimośrodowo napędzana, wytrzymała belka oscylacyjna z funkcją automatycznego podnoszenia po zatrzymaniu maszyny pozwala na usunięcie wszelkich nierówności na powierzchni nawierzchni betonowej.

6. Opcjonalny inserter DBI (tylko dla AHT7500S)

Rozbudowany podajnik kołków (DBI) zamontowany na ramie maszyny (tylko dla AHT7500S) posiada opcjonalną funkcję automatycznego wkładania, która umożliwia wkładanie kołków w dokładnej pozycji.

ZALETY UKŁADAREK DO BETONU SERII AHT4000/6000/8500/7500S

1. Zoptymalizowany pod kątem wydajności system zarządzania silnikiem Eco Mode

Tryb ECO automatycznie dostosowuje moc silnika do wymagań dotyczących osiągów, co gwarantuje optymalną wydajność silnika, oszczędne zużycie oleju napędowego i niską emisję hałasu.

2. Mocny silnik

Mocny silnik gwarantuje efektywne układanie betonu w optymalnym zakresie mocy i momentu obrotowego w każdych warunkach.

3. Standaryzowana koncepcja obsługi, ergonomicznie zoptymalizowany, czytelnie zorganizowany panel sterowania

Dzięki najnowocześniejszemu ekranowi i czytelnym, neutralnym językowo symbolom panel sterowania promuje produktywne operacje na miejscu. Standaryzowana, samowystarczalna koncepcja obsługi stosowana w różnych modelach oferuje lepsze efekty synergii.

4. Łatwy dostęp do punktów konserwacyjnych i kontrolnych minimalizuje wymagania konserwacyjne.

5. Wysokiej jakości układ sterowania maszyną Wysokiej jakości układ sterowania maszyną, wykorzystujący autorskie oprogramowanie ZJAR PAVING, zwiększa bezpieczeństwo obsługi i rozszerza zakres zastosowań układarki do betonu.

6. SYSTEM DIAGNOSTYKI SERWISOWEJ WIDIAG

ZJAR PAVER, system diagnostyki serwisowej ze standardowym interfejsem, pozwala technikom na szybkie rozwiązywanie problemów bezpośrednio na miejscu.

7. System kontroli nachylenia poprzecznego

Innowacyjna technologia elektronicznej kontroli nachylenia poprzecznego opracowana przez ARAN znacznie skraca czas reakcji maszyny, co przekłada się na pożądany efekt układania nawierzchni.

8. Regulacja prędkości (chód maszyny i regulacja prędkości)

Dzięki wspomaganej komputerowo regulacji prędkości każdego pojedynczego toru możliwe jest zachowanie specyfikacji z najwyższą precyzją, nawet podczas układania nawierzchni na zakrętach.

9. Szybka konwersja podczas transportu i łatwy transport

Minimalny wysiłek wymagany do przestawienia układu podczas transportu zmniejsza koszty operacyjne. Zwrotność i kompaktowe wymiary maszyny ułatwiają transport.

Sceny aplikacji:

Sceny budowy placu i lotniska

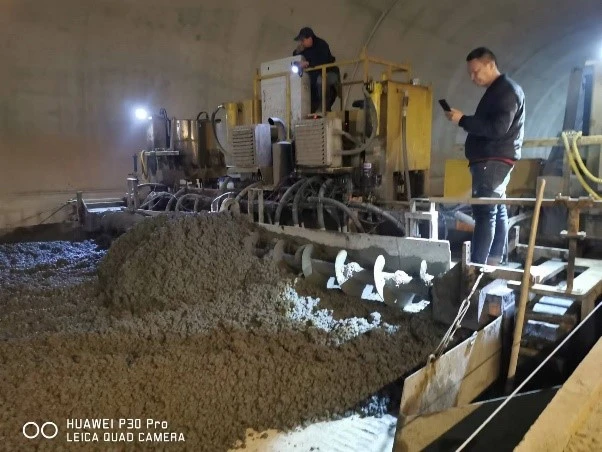

ScenyDrogaITunelBudowa

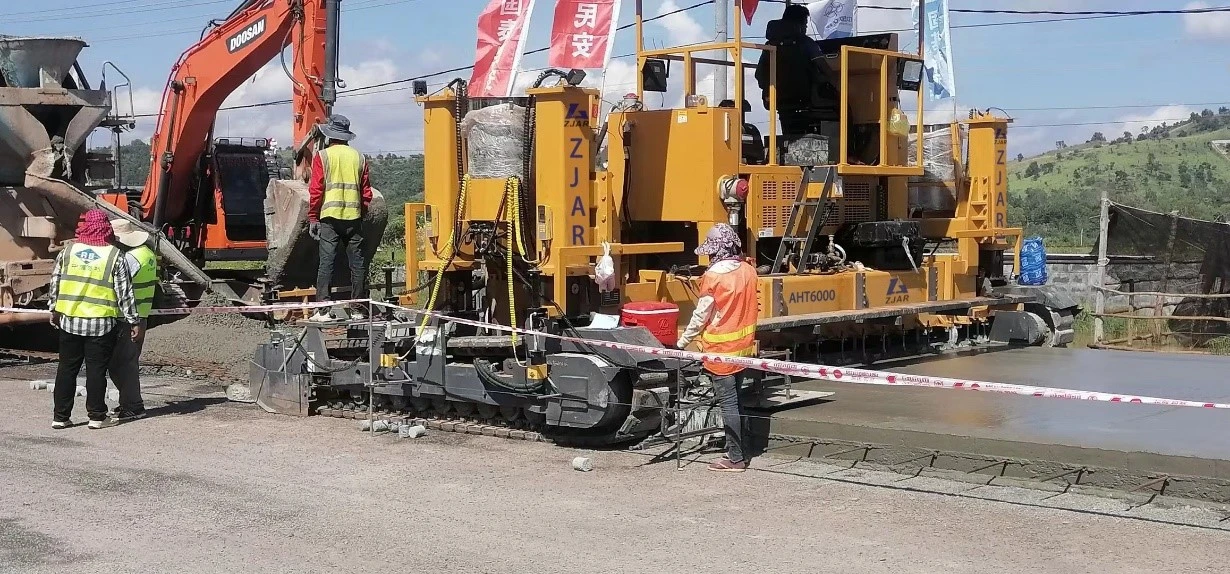

W bardzo krótkim czasie prace związane z układaniem nawierzchni drogi betonowej zostały ukończone dzięki intensywnym pracom budowlanym.

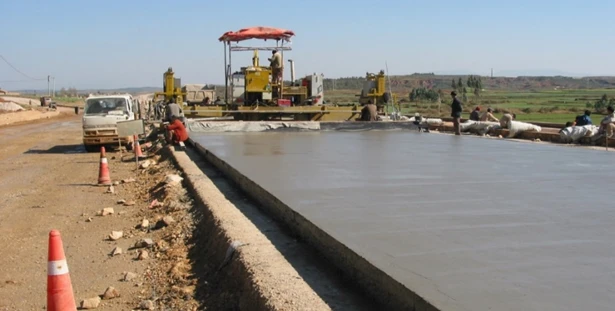

Nawierzchnia formowana ślizgowo o równej powierzchni i dobrej zwartości

Formowanie w jednym kroku z dobrymi i schludnymi narożnikami i krawędziami

Precyzyjna praca z automatycznym systemem poziomowania pozwala na uzyskanie doskonałej równości nawierzchni.

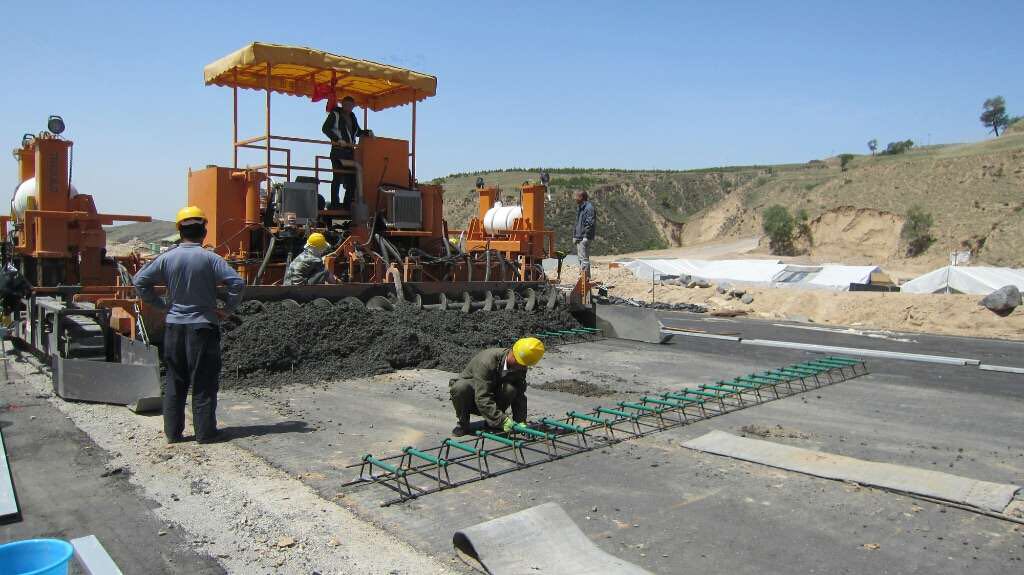

W wielu regionach Azji Południowo-Wschodniej wymagane jest umieszczenie siatek stalowych wewnątrz nawierzchni betonowej.

Niektóre projekty wymagają umieszczenia podłużnych prętów wiążących w szalunkach betonowych, które można również wcześniej umieścić ręcznie.

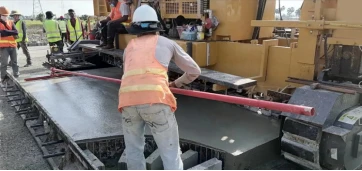

Zastosowanie mechanizmu automatycznego wkładania drążków ściągających

WpracaPBiblioteka:

Betoniarka wylewa mieszankę betonową przed rozściełacz; Układarka porusza się do przodu z określoną prędkością; Mechanizm roboczy zaczyna działać. Rozściełacz ślimakowy rozdziela nagromadzony beton w lewo i prawo i równomiernie rozprowadza go przed skrobakiem. Tymczasowa płyta skrobakowa, której wysokość jest regulowana hydraulicznie, skroba beton cementowy do wymaganej grubości przed ułożeniem nawierzchni. Wibrujący pręt wtykowy z konwersją częstotliwości wibruje z określoną częstotliwością, aby wydalić powietrze, które miesza się z betonem podczas mieszania, a następnie wyeliminować pory.

Początek pracy

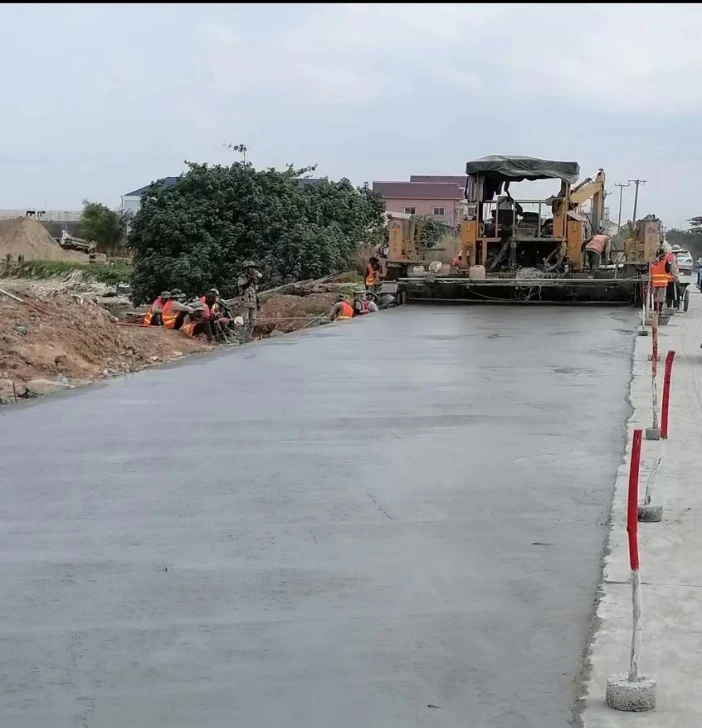

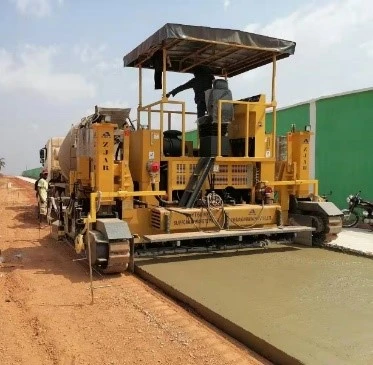

Budowa dróg miejskich w Azji Południowo-Wschodniej, gdzie wyasfaltowano połowę nawierzchni drogi.

W Kambodży

Znacznie poprawiona jakość konstrukcji i wydajność pracy spotkały się z uznaniem lokalnych właścicieli

Autostrada klasy 1 w Puerto Princess, Filipiny

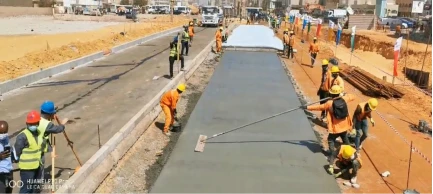

Sceny budowlane w Afryce: Nigerii, Madagaskarze, Senegalu i Mauritiusie

Skoordynowana praca brukarska, zapewniająca wysoką wydajność pracy

Budowa nawierzchni - jeśli zachodzi potrzeba ominięcia przeszkód, do ukończenia ponownego układania nawierzchni potrzebnych będzie kilka prostych szalunków betonowych.

Dwie opcje załadunku na potrzeby transportu morskiego:

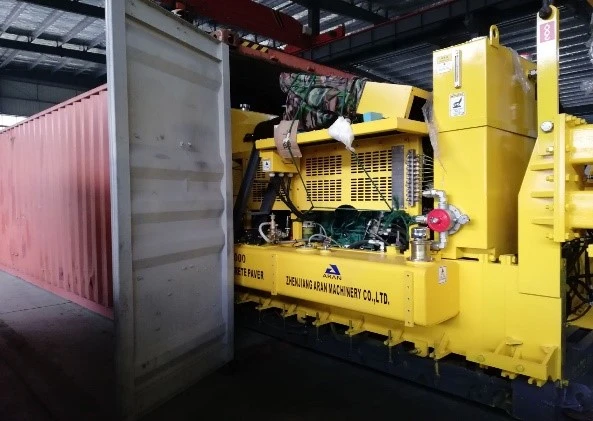

Nie ma potrzeby demontażu dużych części, takich jak gąsienice; cała maszyna jest dostarczana w płaskim kontenerze; po przetransportowaniu na plac budowy może pracować po zamontowaniu niewielkiej liczby akcesoriów, jak pokazano na powyższym zdjęciu.

Rozłóż gąsienicę na niezależne małe części i umieść je w odpowiednim pojemniku. Po dostarczeniu na miejsce pracy, potrzeba dużo pracy, zanim będzie można ją umieścić w konstrukcji.

Załadunek do transportu lądowego:

Załadunek towarów do transportu lądowego: Podnieś układarkę na przyczepę platformową

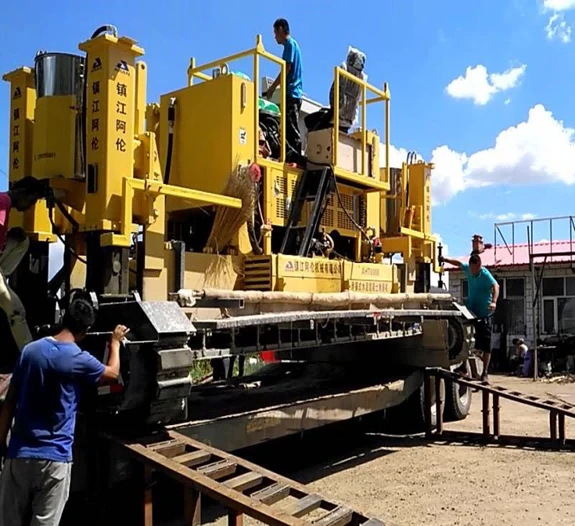

Wjedź układarką na platformę przyczepy z bocznej, specjalnej ramy podporowej.

Transport drogowy na duże odległości naczepą platformową

Certyfikacja ISO

Certyfikacja CE

Serwis pogwarancyjny:

Dzięki współpracy, integracji i reorganizacji firma ARAN kompleksowo wzmacnia swoją pozycję technologiczną i tworzy nowy, skokowy mechanizm rozwoju.

Firma ARAN będzie działać zgodnie z koncepcją przedsiębiorstwa „Tworzenie wartości dla użytkowników” i zwiększy podstawową konkurencyjność, aby osiągnąć nowy skok w rozwoju Zhenjiang Aran Machinery Co., LTD

Zaangażowanie w obsługę posprzedażową produktu

Producent gwarantuje jakość sprzętu przez okres 12 miesięcy od momentu dokonania płatności (z wyjątkiem regularnego zużycia, części silnika i materiałów eksploatacyjnych). W okresie gwarancyjnym Sprzedawca w pełni gwarantuje działanie sprzętu. W okresie gwarancyjnym, jeśli podczas użytkowania sprzętu wystąpi jakakolwiek awaria jakościowa lub uszkodzenie, Sprzedawca dostarczy te same części zamienne użytkownikowi drogą lotniczą na koszt Sprzedawcy.

Po sprzedaży kostki brukowej profesjonalny inżynier serwisowy z krajowej lub zagranicznej mobilnej stacji serwisowej zostanie wysłany na miejsce budowy bezpłatnie w celu instalacji, uruchomienia i szkolenia technicznego na okres 15 dni na prośbę użytkowników końcowych. Koszty biletu lotniczego w obie strony do miejsca pracy i koszty lokalnego transportu profesjonalnego personelu serwisowego pokrywa użytkownik. Ponadto, jeśli po zakończeniu uruchomienia i szkolenia technicznego projekt Kupującego będzie wymagał dodatkowych usług technicznych, Sprzedawca zorganizuje dla swojego inżyniera serwisowego przedłużenie pobytu lub wizytę na miejscu budowy.

Firma będzie nadal optymalizować produkty i zapewniać gwarancję serwisową. Po otrzymaniu od Kupującego zawiadomienia o zapotrzebowaniu na serwis, odpowiedź pisemna zostanie udzielona w ciągu 24 godzin, aby zaproponować odpowiednią metodę leczenia, a części zostaną wysłane do siedziby Użytkownika drogą lotniczą lub ekspresową w najkrótszym czasie, aby nasi zagraniczni użytkownicy mogli korzystać z dożywotnich usług technicznych i dostaw części zamiennych.

Zapewnienie jakości procesu produkcyjnego i wytwarzania

Przestrzegając zasady „Wszystko dla użytkowników”, firma świadczy usługi dostosowywania sprzętu do potrzeb użytkowników. Opierając się na zaawansowanej technologii zagranicznej, w połączeniu z rzeczywistymi krajowymi warunkami budowy dróg, Zhenjiang Aran nieustannie ulepsza i udoskonala projekt swojego produktu oraz opracował serię grup produktów nawierzchni i sprzętu do mieszania. W międzyczasie firma opanowała również umiejętności opracowywania nowych rodzajów produktów do budowy dróg. Dzięki wiodącej technologii, innowacyjnemu duchowi, niezawodnej jakości i gwarancji serwisu, Zhenjiang Aran sprzedaje obecnie swoje produkty na całym świecie. W Chinach, Afryce, Europie Wschodniej, Indiach, Ameryce Łacińskiej, na Bliskim Wschodzie, w Rosji i Azji Południowo-Wschodniej Zhenjiang Aran pomaga budować piękną przyszłość dla świata.
